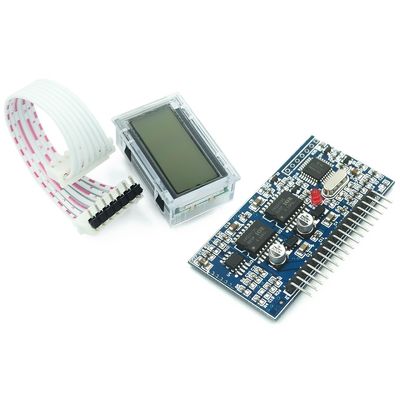

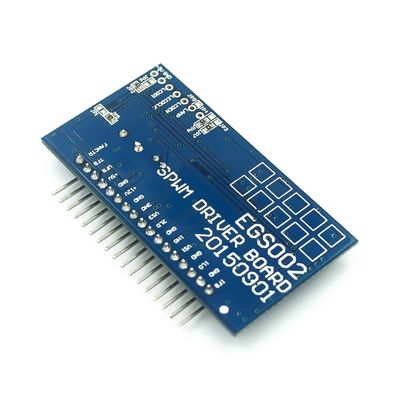

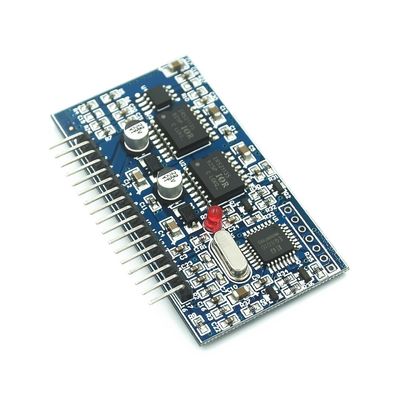

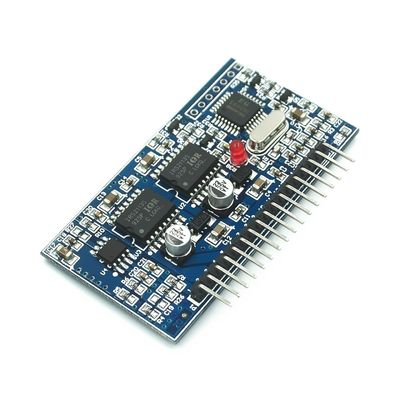

Καθαρή ενότητα παροχής ηλεκτρικού ρεύματος πινάκων EGS002 EG8010 οδηγών ώθησης γεννητριών SPWM αναστροφέων κυμάτων ημιτόνου ρεύμα-συνεχές ρεύμα ρεύμα-εναλλασσόμενο ρεύμα

• EG8010 είναι ένα ψηφιακό, η λειτουργία κάλλιστα φέρνει το νεκρός-χρονικό έλεγχό τους καθαρού τσιπ γεννητριών αναστροφέων κυμάτων ημιτόνου
• χρησιμοποιημένος στη δύο σταδίων δομή μετατροπής ισχύος ρεύμα-εναλλασσόμενο ρεύμα ή την ενός σταδίου αρχιτεκτονική ώθησης μετασχηματιστών συχνότητας ισχύος ρεύμα-εναλλασσόμενο ρεύμα, ένας εξωτερικός ταλαντωτής κρυστάλλου 12MHz, για να επιτύχει τη υψηλή ακρίβεια
• η αρμονική διαστρέβλωση είναι αναστροφέας ASIC κυμάτων ημιτόνου πολύ μικρός, 50Hz ή 60Hz καθαρός.
• Το τσιπ χρησιμοποιεί την τεχνολογία CMOS, την εσωτερική ολοκλήρωση της γεννήτριας ημιτόνου SPWM, το νεκρό κύκλωμα χρονικού ελέγχου, τη σειρά παράγοντα πολλαπλασιαστή, το μαλακό κύκλωμα έναρξης, το κύκλωμα προστασίας, την τμηματική διεπαφή επικοινωνίας RS232 και μια τμηματική ενότητα 1602 οδηγών LCD λειτουργίες.

Χαρακτηριστικά γνωρίσματα:

• 5V ενιαία παροχή ηλεκτρικού ρεύματος

• σύνολο 4 καρφιτσών καθαρής συχνότητας παραγωγής κυμάτων ημιτόνου:

• 50Hz καθαρό κύμα ημιτόνου της σταθερής συχνότητας του καθαρού κύματος ημιτόνου 60Hz της σταθερής συχνότητας 0-100Hz

• καθαρή διευθετήσιμη 0-400Hz κυμάτων ημιτόνου συχνότητα κυμάτων ημιτόνου συχνότητας καθαρή διευθετήσιμη

• Unipolar και διπολική διαμόρφωση

• Έρχεται με τον έλεγχο deadband, καρφώνει το νεκρό χρόνο 4:

• 300nS νεκρός νεκρός χρονικός 1.5uS νεκρός χρόνος χρονικού 500nS νεκρός χρόνου 1.0uS

• Εξωτερικός ταλαντωτής κρυστάλλου 12MHz

• Συχνότητα μεταφορέων PWM 23.4KHz

• Τάση, τρέχων, πραγματική - η χρονική θερμοκρασία ανατροφοδοτεί

• Overvoltage, undervoltage, overcurrent και υπερθέρμανσης προστασία

• Καρφίτσα τρόπου μαλακός-έναρξης που θέτει το χρόνο απόκρισης 1S

• Τμηματική επικοινωνία για να θέσει την τάση παραγωγής, τη συχνότητα και άλλες παραμέτρους

• Η εξωτερική τμηματική ενότητα 1602 LCD επιδεικνύει τον αναστροφέα

• τάση, συχνότητα, θερμοκρασία και τρέχουσες πληροφορίες

Εφαρμογές:

• Καθαρός αναστροφέας κυμάτων ημιτόνου ενιαίας φάσης

• Αναστροφέας PV

• Αναστροφέας αιολικής ενέργειας

• Uninterruptible σύστημα παροχής ηλεκτρικού ρεύματος UPS

• Ψηφιακό σύστημα γεννητριών

• ΕΑΝ δύναμη

• Μονοφασικός ελεγκτής ταχύτητας μηχανών

• Μονοφασικός αναστροφέας

• Αυξομειωτής έντασης φωτισμού κυμάτων ημιτόνου

• Ρυθμιστής κυμάτων ημιτόνου

• Γεννήτρια κυμάτων ημιτόνου
