ασύρματος Wifi 5V ρεύμα-εναλλασσόμενου ρεύματος αναστροφέας SPWM EGS002 12Mhz κυμάτων ημιτόνου ενότητας καθαρός

Εισαγωγή:
EG8010 είναι ένα ψηφιακό, η λειτουργία κάλλιστα φέρνει το νεκρός-χρονικό έλεγχό τους καθαρού τσιπ γεννητριών αναστροφέων κυμάτων ημιτόνου, χρησιμοποιούμενο μέσα
δύο σταδίων δομή μετατροπής ισχύος ρεύμα-εναλλασσόμενο ρεύμα ή ενός σταδίου αρχιτεκτονική ώθησης μετασχηματιστών συχνότητας ισχύος ρεύμα-εναλλασσόμενο ρεύμα, ένας εξωτερικός
12MHz ο ταλαντωτής κρυστάλλου, για να επιτύχει τη υψηλή ακρίβεια, και την αρμονική διαστρέβλωση είναι αναστροφέας κυμάτων ημιτόνου πολύ μικρός, 50Hz ή 60Hz καθαρός
ASIC. Το τσιπ χρησιμοποιεί την τεχνολογία CMOS, η εσωτερική ολοκλήρωση της γεννήτριας ημιτόνου SPWM, νεκρό κύκλωμα χρονικού ελέγχου, ο πολλαπλασιαστής
η σειρά παράγοντα, το μαλακό κύκλωμα έναρξης, το κύκλωμα, η τμηματική διεπαφή επικοινωνίας RS232 και μια τμηματική ενότητα 1602 οδηγών LCD λειτουργούν.

Χαρακτηριστικά γνωρίσματα:
5V ενιαία παροχή ηλεκτρικού ρεύματος
σύνολο 4 καρφιτσών καθαρής συχνότητας παραγωγής κυμάτων ημιτόνου:
50Hz καθαρό κύμα ημιτόνου της σταθερής συχνότητας του καθαρού κύματος ημιτόνου 60Hz της σταθερής συχνότητας 0-100Hz
καθαρή διευθετήσιμη 0-400Hz κυμάτων ημιτόνου συχνότητα κυμάτων ημιτόνου συχνότητας καθαρή διευθετήσιμη
Unipolar και διπολική διαμόρφωση
Έρχεται με τον έλεγχο deadband, καρφώνει το νεκρό χρόνο 4:
300nS νεκρός νεκρός χρονικός 1.5uS νεκρός χρόνος χρονικού 500nS νεκρός χρόνου 1.0uS
Εξωτερικός ταλαντωτής κρυστάλλου 12MHz
Συχνότητα μεταφορέων PWM 23.4KHz
Τάση, τρέχων, πραγματική - η χρονική θερμοκρασία ανατροφοδοτεί
Overvoltage, undervoltage, overcurrent και υπερθέρμανση
Καρφίτσα τρόπου μαλακός-έναρξης που θέτει το χρόνο απόκρισης 1S
Τμηματική επικοινωνία για να θέσει την τάση παραγωγής, τη συχνότητα και άλλες παραμέτρους
Η εξωτερική τμηματική ενότητα 1602 LCD επιδεικνύει τον αναστροφέα
τάση, συχνότητα, θερμοκρασία και τρέχουσες πληροφορίες

Συσκευασία συμπεριλαμβανόμενη:

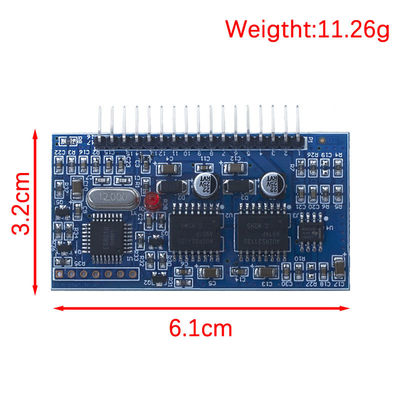

1 PC Χ καθαρή ενότητα οδηγών πινάκων EGS002 «Π.Χ. 8010 + IR2113» οδηγών αναστροφέων κυμάτων ημιτόνου
