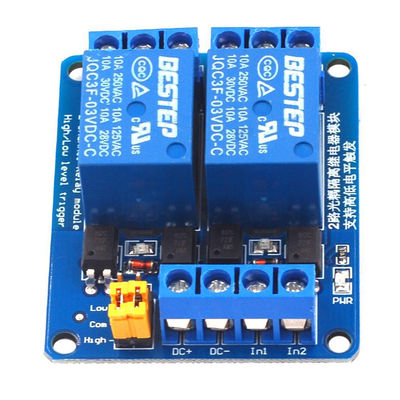

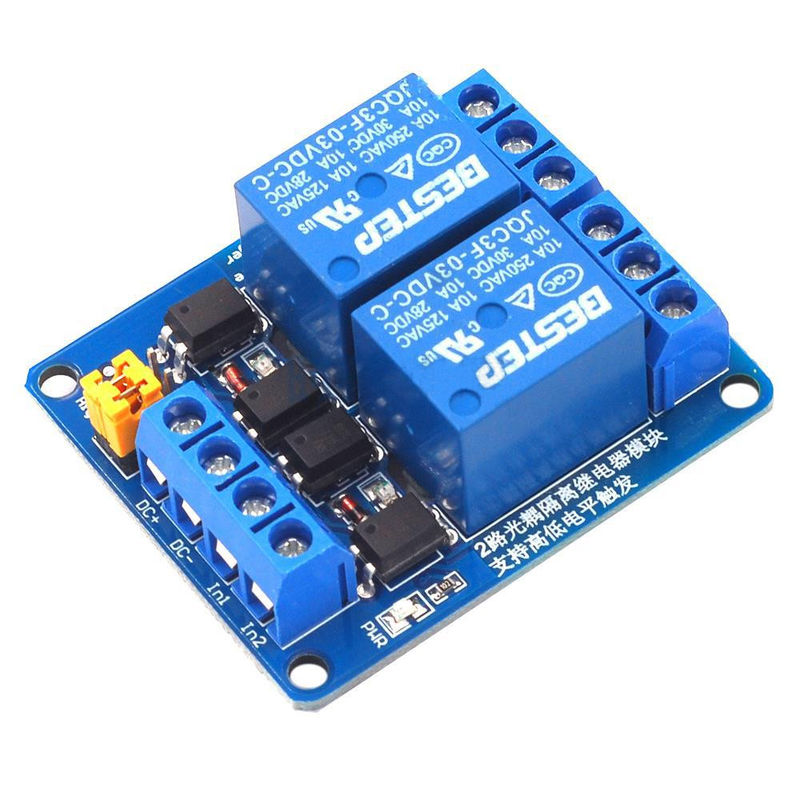

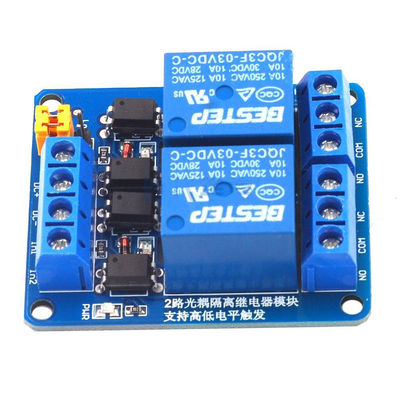

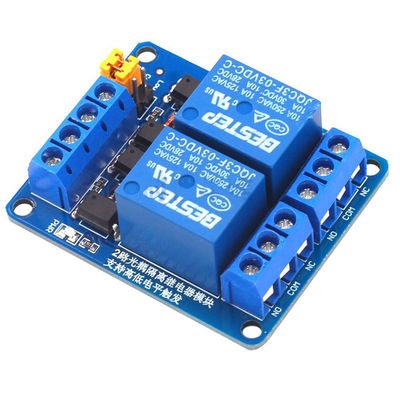

ενότητα 2 ηλεκτρονόμων ελέγχου 3.3V 5V 12V 24V διπλό Optocoupler καναλιών

• Η ενότητα υιοθετεί το γνήσιο ποιοτικό ηλεκτρονόμο, το μέγιστο φορτίο της κανονικά ανοικτής διεπαφής: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 250V/10A, ΣΥΝΕΧΈΣ ΡΕΎΜΑ 30V/10A
• Χρησιμοποίηση της διπλής optocoupler απομόνωσης, ισχυρή ικανότητα κίνησης, σταθερή απόδοση ώθηση τρέχον 5mA
• Η λειτουργούσα τάση ενότητας είναι 5V
• Κάθε κανάλι της ενότητας μπορεί να προκληθεί από τον άλτη υψηλό ή χαμηλού επιπέδου
• Το ελάττωμα-ανεκτικό σχέδιο, ακόμα κι αν η γραμμή ελέγχου είναι σπασμένη, ο ηλεκτρονόμος δεν θα κινηθεί
• Ο δείκτης δύναμης (πράσινος), 2 αναμεταδίδει τους δείκτες θέσης (κόκκινους)
• Το φιλικό προς το χρήστη σχέδιο διεπαφών, όλες οι διεπαφές μπορεί να συνδεθεί άμεσα μέσω των τερματικών καλωδίωσης, πολύ κατάλληλων

Διεπαφή ενότητας:

• DC+: Συνδέστε με το θετικό πόλο της παροχής ηλεκτρικού ρεύματος (η τάση είναι ηλεκτρονόμος 5V)
• ΣΥΝΕΧΗΣ ΡΕΎΜΑ: Συνδέστε με τον αρνητικό πόλο της παροχής ηλεκτρικού ρεύματος
• IN1-IN2: Σύμφωνα με τον καθορισμό κάθε καναλιού, ο αντίστοιχος ηλεκτρονόμος μπορεί να ελεγχθεί από υψηλός ή χαμηλού επιπέδου.

Παραγωγή ηλεκτρονόμων:

• NO1-NO2: Κανονική ανοικτή διεπαφή του ηλεκτρονόμου. Προτού να κλείσουν τον ηλεκτρονόμο, αφήνεται αποσυνδεμένος. Μετά από να πάρει, είναι στη COM.
• COM1-COM2: Κοινή διεπαφή ηλεκτρονόμων
• NC1-NC2: Κανονικά κλειστή διεπαφή ηλεκτρονόμων. Προτού να κλείσουν τον ηλεκτρονόμο, βραχυκυκλώνεται με τη COM.

Υψηλή και χαμηλού επιπέδου επιλογή ώθησης:

• S1-S2 είναι η υψηλή και χαμηλού επιπέδου επιλογή ώθησης για τον ηλεκτρονόμο 1 - 2
• Όταν η COM είναι σε χαμηλό, ο αντίστοιχος ηλεκτρονόμος είναι μια χαμηλού επιπέδου ώθηση. Όταν η COM είναι υψηλός, είναι μια υψηλού επιπέδου ώθηση.
