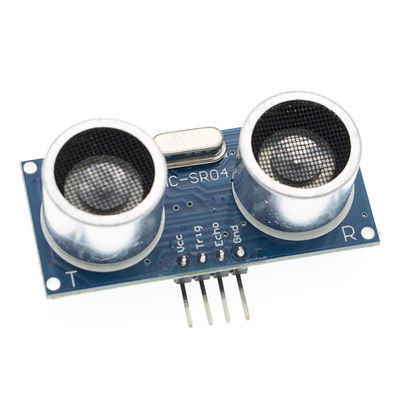

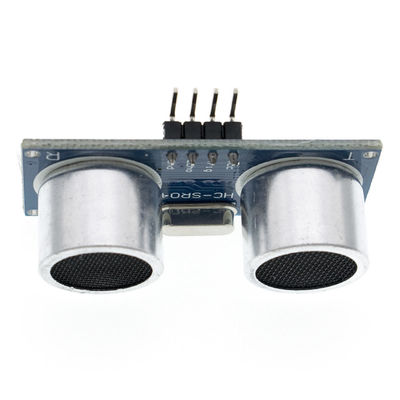

Hc-SR04 απόσταση που μετρά τον αισθητήρα 2cm450cm μετατροπέων για την έκταση ανιχνευτών Arduino

1, η απόδοση αυτής της ενότητας είναι σταθερό και ακριβές μέτρο της απόστασης. Και συγκρίσιμο ξένο SRF05, υπερηχητική κυμαινόμενη ενότητα SRF02. Η ακρίβεια ενότητας, τυφλή μέτρηση απόστασης σημείων (2cm) έξοχη στενή, σταθερή είναι ισχυρή βασισμένη σε αυτό το προϊόν επιτυχώς στην αγορά! Αυτή η ενότητα είναι απολύτως μέτρια ικανότητα της αντικλεπτικής ενότητας GH-311

Δύο κύριες τεχνικές παράμετροι:
1: Τάση: DC5V
2: Ήρεμο ρεύμα: <2ma>
3: παραγωγή επιπέδων: η παραγωγή του υψηλός-5V
4: επίπεδο: το τέλος 0V
5: Γωνία επαγωγής: όχι περισσότεροι από 15 βαθμοί: σειρά ανίχνευσης: 2cm450cm

7: Υψηλή ακρίβεια: μέχρι 0.3cm

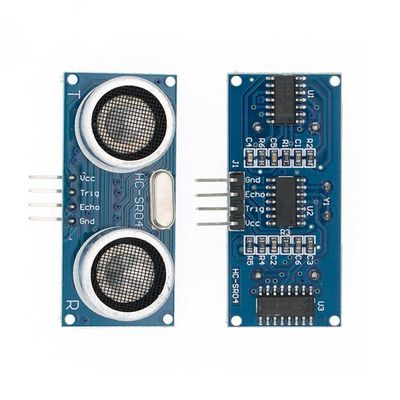

Καλωδίωση επιτροπής, VCC, trig (πλευρά ελέγχου), η ηχώ (πλευρά αποδοχής), έξω (κενά πόδια), GND

Σημείωση: Η ταξίδι-καρφίτσα εσωτερική σηκώνει τον αντιστάτη 10K, κάτω από την καρφίτσα λιμένων μικροελεγκτών IO του TRIP'S, και έπειτα σε ένα σήμα σφυγμού 10us.

ΕΞΩ καρφίτσα για αυτήν την ενότητα ως καρφίτσα παραγωγής διακοπτών όταν δεν χρησιμοποιεί η αντικλεπτική ενότητα, κυμαινόμενες ενότητες αυτό το πόδι!

Σημείωση: Η ενότητα πρέπει να παρεμβληθεί ευτυχώς, ο πίνακας κυκλωμάτων επαν-που ενεργοποιείται, και να αποφύγει την υψηλή δυσλειτουργία, εάν επαν-έχουν ενεργοποιήσει προτού να λύσουν.

Αυτή η ενότητα μπορεί να είναι παρεχόμενο κυμαινόμενο πρόγραμμα: C51, μικροελεγκτής Yoshitatsu τρία PIC18F877 αναφορά δοκιμής MCU.

3 η ενότητα URF04 λειτουργεί:

(1) ώθηση IO που κυμαίνεται τουλάχιστον στο υψηλό σήμα 10us
(2) η ενότητα στέλνει αυτόματα σε οκτώ 40kHz το τετραγωνικό κύμα, αυτόματα ανιχνεύστε εάν μια επιστροφή σημάτων
(3) ένα σήμα για να επιστρέψει σε μια υψηλή παραγωγή IO, υψηλή διάρκεια του υπερηχητικού χρόνου από την έναρξη να επιστρέψει.

Απόσταση δοκιμής = (χρονική υψηλή * ταχύτητα του ήχου (340M/S)) /2

Αυτό το προϊόν είναι απλό να χρησιμοποιηθεί, και ένας λιμένας ελέγχου υψηλός επάνω από ένα 10US, εσείς μπορεί να περιμένει την υψηλή παραγωγή στο λαμβάνοντα λιμένα. Μια παραγωγή μπορεί να ανοίξει το χρονόμετρο μπορεί να διαβαστεί όταν πηγαίνει αυτός ο λιμένας χαμηλή αξία χρονομέτρων για το χρόνο που κυμαίνεται είναι υπολογισμένη απόσταση. ένας τέτοιος συνεχής κύκλος της μέτρησης, εσείς κινείται για να μετρήσει την αξία που μπορούμε να επιτύχουμε ~ ~~

Η ενότητα λειτουργεί:

(1) ώθηση IO που κυμαίνεται τουλάχιστον στο υψηλό σήμα 10us
(2) η ενότητα στέλνει αυτόματα σε οκτώ 40kHz το τετραγωνικό κύμα, αυτόματα ανιχνεύστε εάν μια επιστροφή σημάτων
(3) το σήμα για να επιστρέψει, μια υψηλή παραγωγή IO, υψηλή διάρκεια

Υπερηχητικός χρόνος από την έναρξη να επιστρέψει. Απόσταση δοκιμής = (χρονική υψηλή * ταχύτητα του ήχου (340M/S)) /2
