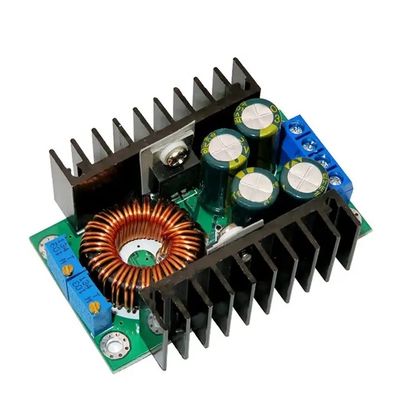

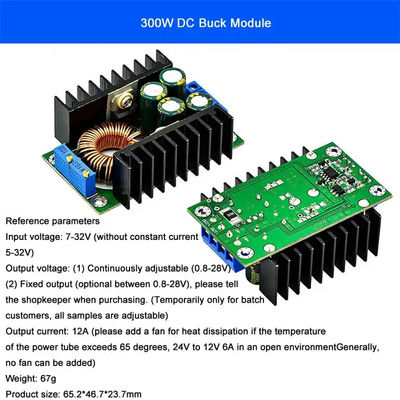

300w buck dc-dc:

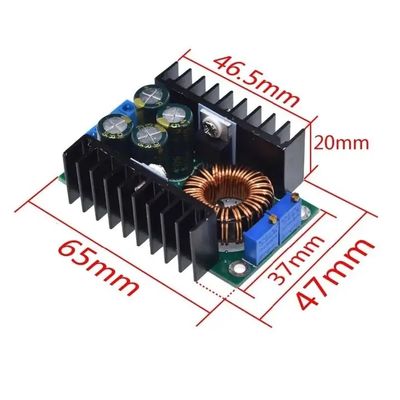

Μέγεθος: 65 (μήκους) * 47 (εύρος) * 23,5 (ύψος) mm
1Ιδιότητες της μονάδας: Μη απομονωμένη μονάδα φόρτισης σταθερού ρεύματος, σταθερής τάσης (CC CV)
2. Γύρνα το ρεύμα της λάμπας: σταθερή τιμή ρεύματος * (0,1 ), γύρνα το ρεύμα της λάμπας και σταθερή τιμή σύνδεση,όπως σταθερή τιμή ρεύματος είναι 3A, γύρνα το ρεύμα της λάμπας είναι ρυθμισμένη σε σταθερό ρεύμα είναι 0.1 φορές (0.1 * 3A = 0,3A).
3.Το χαμηλότερο πίεση: 1V
4Εισόδου 24V έξοδος 12V 5A κυματισμός γύρω στα 50mV (εκτός θορύβου)
5Προστασία βραχυκυκλώματος εξόδου: Ναι, σταθερό ρεύμα
6Προστασία αντίστροφης πολικότητας εισόδου: Καμία
7. Προστασία της ροής από την έξοδο: κανένας
8Οπτικοακουστικό:
9Δυναμική ταχύτητα απόκρισης: 5% 200uS
10Η κατεύθυνση ρύθμισης του δυνατομέτρου: με την κατεύθυνση των ρολογιών (αύξηση), με την αντίστροφη κατεύθυνση των ρολογιών (μείωση), το δυνατομέτρο (CV) κλειστό στην τάση εισόδου χρησιμοποιείται για τη ρύθμιση της τάσης,το δυνατομέτρο (CC) κλειστό στην τάση εξόδου χρησιμοποιείται για τη ρύθμιση του ρεύματος (CC)
11. Θερμοκρασία λειτουργίας: Βιομηχανικός βαθμός (-40 ° C έως + 85 ° C) (παρακαλούμε σημειώστε την πραγματική χρήση της θερμοκρασίας του σωλήνα ισχύος, θερμότητα υψηλής θερμοκρασίας ενισχυμένη)
12Δείκτης: διχρωματικός δείκτης, το φως δείκτη φόρτισης είναι κόκκινο, το πράσινο φως σημαίνει πλήρως φορτισμένο (Δεν υπάρχει φορτίο είναι πράσινο)
13.Προσκόπηση σταθερού ρεύματος και θερμοκρασίας: Στην πραγματική δοκιμή, η θερμοκρασία του μοντέλου από 25 βαθμούς
σε 60 μοίρες, η μεταβολή της αξίας του σταθερού ρεύματος είναι μικρότερη από 5% (5A σταθερή αξία ρεύματος)
14Προστασία από βραχυκύκλωμα εξόδου: Ναι,Συνεχή ρεύμα (η ρεύμα ρύθμιση σταθερή τιμή ρεύματος)
15Προστασία αντίστροφης σύνδεσης εισόδου: Όχι
16. Η έξοδος εμποδίζει την αντίστροφη ροή: Όχι
17Μέθοδος καλωδίωσης: τερματικό μπλοκ
Χαρακτηριστικά:
1Το σταθερό ρεύμα της λάμπας στροφής είναι 0,1 φορές η τρέχουσα τιμή
(Χρησιμοποιείται για τον προσδιορισμό της πλήρους φόρτισης της μπαταρίας κατά την φόρτιση).
2. Κατασκευασμένο από ειδικό IC αναφοράς και αντίσταση ανίχνευσης ρεύματος υψηλής ακρίβειας, που αποδεικνύει ένα πιο σταθερό σταθερό ρεύμα (όταν 20 °C έως 100 °C σταθερό ρεύμα 1A, μετατόπιση θερμοκρασίας μικρότερη από 1%).Ιδιαίτερα κατάλληλο για οδηγό LED.
3Μεγάλο ρεύμα εξόδου, το μέγιστο ρεύμα εξόδου μπορεί να φτάσει τα 8A.
4. Τέσσερις υψηλής συχνότητας χωρητικότητα, μπορεί να μειώσει την έξοδο κυματισμό, να ενισχύσει τη σταθεροποίηση της εργασίας.
5Δύο θερμοπλανητές, με ανεξάρτητο θερμοπλανητή με διόδους MOS Schottky, που έχουν καλή διάχυση θερμότητας και δεν επηρεάζουν ο ένας τον άλλον.
6Χρησιμοποιώντας μεγάλο μέγεθος Sendust Core και διπλή καθαρή καλωδίωση χαλκού, βελτιώστε την αποτελεσματικότητα της εργασίας, μειώστε τον πυρετό.
7. 3296 Πολυτροπικό δυνατομετρητή, υψηλής ακρίβειας ρύθμιση τάσης και ρεύματος, καλή σταθερότητα.
8Δύο χρώματα λάμπα, λειτουργική κατάσταση να είναι σαφής σε μια ματιά
9Η τάση και το ρεύμα είναι ρυθμιζόμενα.
Εφαρμογές:
ρυθμιζόμενη πηγή ενέργειας (9A ισχύς είναι αρκετά μεγάλη), υψηλής ισχύος LED driver, LED display driver, φόρτιση μπαταρίας μολύβδου, φόρτιση μπαταρίας λιθίου, τροφοδοσία του οχήματος,τροφοδοσία φορητού υπολογιστή οχήματος (buck), ρυθμιζόμενη παροχή ενέργειας, παροχή ενέργειας συστήματος χαμηλής τάσης, (όπως παιδιά Το αυτοκίνητο παιχνιδιού χρησιμοποιεί μπαταρία 12V για να μειωθεί σε 6V), 24V σε 12V 9A, 12V σε 5V 9A, 24V σε 5V 9A, 24V σε 19V, 20V, κλπ.,Έτσι έχει ευρεία εφαρμογή..
Η μπαταρία φορτίου:
1Βεβαιωθείτε για την τάση πλεύσης της μπαταρίας και το ρεύμα φόρτισης που χρειάζεστε, καθώς και την τάση εισόδου της μονάδας.
2Ρυθμίστε το δυνατομέτρο σταθερής τάσης και ρυθμίστε την τάση εξόδου σε περίπου 5V.
3Χρησιμοποιήστε το πολυμετρικό σε κλίμακα 10A για τη μέτρηση του ρεύματος βραχυκυκλώματος εξόδου και ρυθμίστε το
ισχύος δυνατομέτρου για να φέρει το ρεύμα εξόδου στην αναμενόμενη τιμή ρεύματος φόρτισης.
4Ρυθμίστε το δυνατομέτρο σταθερής τάσης για να φτάσει η τάση εξόδου στην τάση πλεύσης.
5Συνδεδεμένο με την μπαταρία, προσπαθήστε να φορτώσετε.
(1,2,3,4 βήματα για τη σύνδεση της εισόδου της μονάδας ισχύος, εξόδου χωρίς φορτίο δεν συνδέει την μπαταρία.)
Δυνατότητα κίνησης σταθερού ρεύματος LED:
1- Βεβαιωθείτε ότι το τρέχον λειτουργικό και τη μέγιστη λειτουργική τάση του LED που πρέπει να οδηγήσει.
2Ρυθμίστε το δυνατομέτρο σταθερής τάσης, ρυθμίστε την τάση εξόδου σε περίπου 5V.
3Χρησιμοποιήστε το πολυμετρικό σε κλίμακα 10A ρεύματος για να μετρήσει ρεύμα βραχυκύκλωσης εξόδου και να ρυθμίσει το ρεύμα
Ποντιονόμετρο για να εξασφαλιστεί ότι το ρεύμα εξόδου αντιστοιχεί στο αναμενόμενο ρεύμα λειτουργίας LED.
4- Ρυθμίστε το δυνατομέτρο σταθερής τάσης ώστε η τάση εξόδου να φθάσει την μέγιστη τάση λειτουργίας του LED.
5Συνδέστε το LED, δοκιμάστε.
(1,2,3,4 βήματα για τη σύνδεση της εισόδου της μονάδας ισχύος, εξόδου Χωρίς φορτίο δεν συνδέεται το LED.)

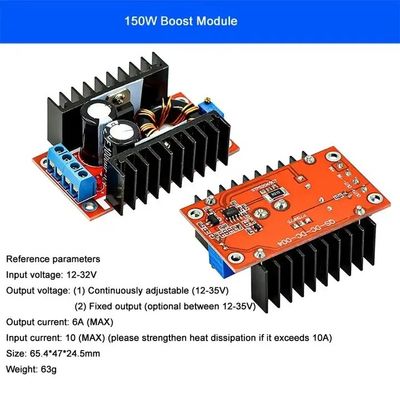

150w συνεχής- συνεχής ενίσχυση:
Μέγεθος: 65 (μήκος) * 47 (εύρος) * 23,5 (ύψος) mm (εκτός από στήλη χαλκού)
100% ολοκαίνουργιο και υψηλής ποιότητας DC-DC Boost Converter 10-32v σε 12-35v Step Up Charger Power Module 150W
Ρυθμίσιμη στατική ισχύς συνεχούς τάσης ρυθμιστής τάσης μετατροπέας 10-32V σε 12-35V Step Up 150W 6A
Η τάση εισόδου: DC 10-32 V
Η τάση εξόδου: DC 12-35 V (προσαρμόσιμη)
Το ρεύμα εξόδου: 6 A (MAX)
Τρόπο εισόδου: 10A (MAX)
Δύναμη εξόδου: φυσική ψύξη 100W (MAX), ενίσχυση ψύξης 150W (MAX) πραγματική ισχύς.
Απόδοση μετατροπής: 94% (όταν είσοδος 19V 2.5a έξοδος 16V, αναφορά)
Δυνατότητα κυματισμού εξόδου: 2% (MAX)
Εργασιακή θερμοκρασία: βιομηχανική (40 ° C έως + 85 ° C), περιβαλλοντική θερμοκρασία, 40 βαθμούς, και οι δύο παρακαλώ μειώστε την κατανάλωση ενέργειας, ή να ενισχύσει την ψύξη).
Θερμοκρασία πλήρους φόρτωσης: 45 βαθμοί.
ρεύμα χωρίς φορτίο: 25mA τυπικά
Ρυθμισμός τάσης: 0,5%
Ρυθμισμός φορτίου: 0,5%
Δυναμική ταχύτητα απόκρισης: 200uS 5%
Προστασία από βραχυκύκλωμα: Όχι Παρακαλείστε να εγκαταστήσετε την ασφάλεια ή το κύκλωμα προστασίας στα μέρη εισόδου.
Προστασία αντίστροφης πρόσβασης: Όχι (παρακαλείστε να συμμορφωθείτε με την προστασία αντίστροφης πρόσβασης ή να συνδέσετε μια σύνδεση στα μέρη εισόδου.)
Μέγεθος: 65 * 23 * 56,3 mm
Εφαρμογές:
1) DIY μια έξοδος ρυθμιζόμενη τροφοδοσία ηλεκτρικής ενέργειας αυτοκινήτου, χρειάζεστε μόνο να συνδέσετε την παροχή ενέργειας 12V σας στην είσοδο, μπορείτε ελεύθερα και συνεχώς να ρυθμίσετε την τάση εξόδου (14-35V),αλλά η τάση εξόδου δεν μπορεί να είναι χαμηλότερη από την τάση εισόδουΗ είσοδος συνδέεται με την τροφοδοσία 12V και η έξοδος ρυθμίζεται με την τάση του φορητού σας υπολογιστή για να λειτουργήσει.
Για την παροχή ενέργειας στον ηλεκτρονικό εξοπλισμό σας, μπορείτε να χρησιμοποιήσετε ένα ηλεκτρονικό συστατικό, το οποίο θα σας παρέχει τη δυνατότητα να φορτίσετε ηλεκτρικές μπαταρίες μεγαλύτερες από 12V, όπως μπαταρίες 24V.Εφόσον η τάση είναι ρυθμισμένη στην τάση που χρειάζεστε και το ρεύμα δεν υπερβαίνει το ονομαστικό ρεύμα5) Η παροχή ενέργειας του εμπρόσθιου σταδίου του συστήματος, όταν εργάζεστε σε ένα έργο και η είσοδος είναι 10-18V,και η πλακέτα του συστήματος σας χρειάζεται περίπου 24V παροχή ενέργειας και η ισχύς του είναι πολύ μεγάλη, η ισχύς των συνηθισμένων μονάδων DC-DC είναι πολύ μικρή, επιλέξτε τη μονάδα μας, μπορείτε να εργαστείτε απευθείας στο μηχάνημα χωρίς εντοπισμό και εύκολα να επιτύχετε υψηλή απόδοση και υψηλή ισχύ.
