Ετικέτα: CREATALL
Πρότυπο: CA-888
Μέγεθος: 19,5*13,5mm
Χρησιμοποιήσεις: για την επίλυση των προβλημάτων συντήρησης της τροφοδοσίας 15-21 ιντσών οθόνης LCD, η πίνακα τροφοδοσίας LCD καταστρέφεται σε μεγάλο βαθμό.Η βλάβη του αντίστασης δειγματοληψίας είναι η πιο κοινή, λόγω της ποικιλίας των μοντέλων αυτών των εξαρτημάτων, συχνά επειδή δεν υπάρχουν τα ίδια ανταλλακτικά και δεν μπορούν να επισκευαστούν.Θα πρέπει να είναι η πλειοψηφία των πελατών χρειάζεται να αναπτύξει ένα φίλο της γενικής χρήσης μονάδα παροχής ενέργειας LCD.
Η ενότητα έχει: απλή καλωδίωση, εύκολη εγκατάσταση, εξοικονόμηση χρόνου, βελτίωση του επιτυχημένου ποσοστού συντήρησης κ.λπ.Τα προβλήματα συντήρησης των φίλων μπορεί να επιθυμούν να εξετάσουν την ανάπτυξη αυτού υπό μια καθολική μονάδα τροφοδοσίας.
Δεύτερον, ο ορισμός των πινών

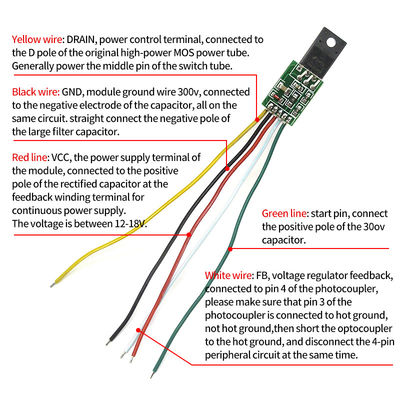

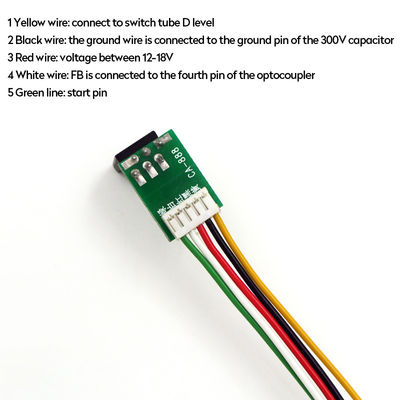

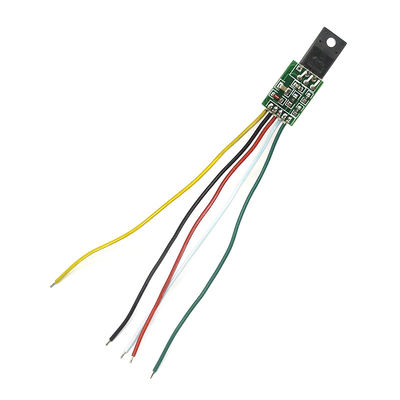

1 πόδι κίτρινη γραμμή: DRAIN, πλευρά ελέγχου ισχύος, στη συνέχεια η αρχική υψηλής ισχύος MOS παροχή ενέργειας D-πόλος.Γενικά το μέσο του σωλήνα του διακόπτη ισχύος πόδια
2 πόδια μαύρη γραμμή ή γραμμή σκόνης: GND, μονάδα γης 300v, στη συνέχεια, ο αρνητικός πυκνωτής, η ίδια γραμμή μπορεί να είναι.Απευθείας συνδεδεμένο σε μεγάλο αρνητικό πυκνωτή φίλτρου
3 πόδια κόκκινη γραμμή: VCC, η πλευρά της τροφοδοσίας του ενότητας, στη συνέχεια, η ανατροφοδότηση περιέλιξη τερματικό διορθωτή πυκνωτή μετά από τη θετική, συνεχής τροφοδοσία, η τάση μεταξύ 12-18V.
4 πόδια λευκή γραμμή: FB, ανάδραση τάσης, στη συνέχεια οπτικοσύνδεσμος 4 πόδια, παρακαλώ ελέγξτε το οπτικοσύνδεσμο 3 πόδια θερμότητα, όχι θερμότητα, στη συνέχεια, βάλτε το οπτικοσύνδεσμο σύντομο στο ζεστό έδαφος,Ενώ το περιφερειακό κύκλωμα 4 πιν αποσυνδέεται.
5 πόδια πράσινη γραμμή: ξεκινήσετε πινάκη εκκίνησης, στη συνέχεια +300 V πυκνωτή θετικό
Οι πελάτες πρέπει να είναι αισιόδοξοι σχετικά με τη συγκεκριμένη μέθοδο σύνδεσης μετά την τροποποίηση, δεν τυφλή τυχαία πρόσβαση.
Τρίτο: Χρήση
1. Αφαιρέστε το αρχικό τσιπ τροφοδοσίας ενέργειας στην επιφάνεια (συνήθως 8 πόδια), και το διακόπτη (mos σωλήνα)
2. Ελέγξτε τον πυκνωτή 300v, καθώς και την χωρητικότητα της πλευράς φορτίου του πακέτου δεν υπάρχει τύμπανο, ένα πρόβλημα στην πρώτη
Αντικατάσταση
3- Ελέγξτε την πλευρά φορτίου δεν υπάρχει βραχυκύκλωμα, πίνακα διαφημίσεων, πίνακα υψηλής τάσης
4. Συνδέστε τη μονάδα με την αντίστοιχη γραμμή, και να ελέγξετε προσεκτικά ότι δεν υπάρχει τίποτα λάθος, αν λάθος μπορεί να προκαλέσει την έκρηξη της μονάδας
5- Εγκατασταθεί στην αρχική θέση του ψυγείου, δώστε προσοχή στην μόνωση, όχι βραχυκύκλωμα
6. ισχύ, μέτρηση τάσης δεν είναι η έξοδος, δεν υπάρχει έξοδος, στη συνέχεια, ελέγξτε την αιτία
