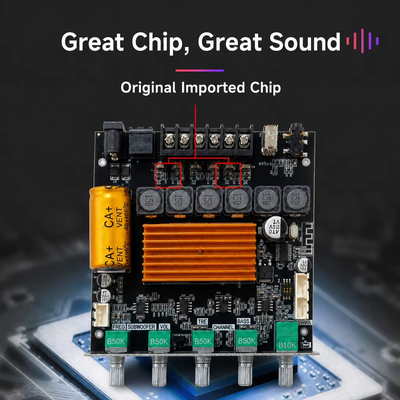

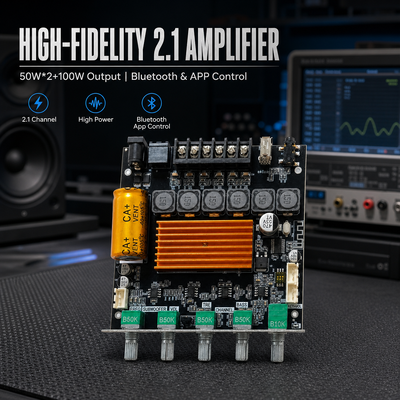

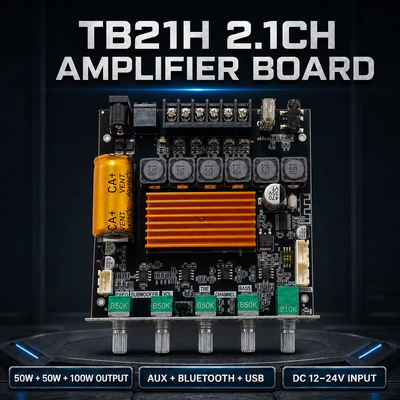

CA-TB21H 2.1 κανάλι TPA3116 Bluetooth Amplifier Board 50W+50W+100W Module Audio Amplifier με έλεγχο APP

Το CA-TB21H είναι μια μονάδα ενισχυτή Class D 2.1 καναλιών κατασκευασμένη με το τσιπ TPA3116, παρέχοντας 50W + 50W για τα αριστερά και δεξιά κανάλια συν 100W για το κανάλι του subwoofer από τροφοδοσία DC 12-24V. Οι πηγές ήχου καλύπτονται από Bluetooth 5.1, είσοδο AUX line, αναπαραγωγή από κάρτα USB / TF και το περιλαμβανόμενο τηλεχειριστήριο υπερύθρων, ενώ η εφαρμογή BT-APP παρέχει έλεγχο EQ και εφέ φωτισμού από ένα τηλέφωνο. Μια ψήκτρα χρυσού πτερυγίου, πέντε κουμπιά ελέγχου στο μπροστινό πάνελ και θύρες επέκτασης για μια πλακέτα προενισχυτή μικροφώνου καθιστούν αυτή την πλακέτα έτοιμη για συστήματα ηχείων OEM, κιτ οικιακού ήχου και γραμμές συναρμολόγησης εξοπλισμού ήχου.

• Έξοδος 2.1 καναλιών: αριστερά και δεξιά 50W το καθένα συν 100W subwoofer, τσιπ TPA3116, απόκριση συχνότητας 20Hz-20KHz.
• Τέσσερις μέθοδοι εισόδου: Bluetooth 5.1 (BT-APP, 10μ ανοιχτός χώρος), AUX, κάρτα USB / TF και τηλεχειριστήριο υπερύθρων με μπαταρία κουμπιού.
• Πέντε κουμπιά στο μπροστινό πάνελ: κύρια ένταση ήχου / τροφοδοσία, πρίμα, μπάσα, συχνότητα subwoofer (20-200Hz) και ένταση ήχου subwoofer, συν ανεξάρτητη ένταση καναλιού L/R.
• Έλεγχος APP: Το BT-APP υποστηρίζει ρύθμιση EQ, τοπικά μέσα, μονάδα USB, κάρτα SD, εφέ φωτισμού και λειτουργίες εύρεσης συσκευής.
• Έτοιμο για επέκταση: Θύρες εισόδου και εξόδου αντήχησης προενισχυτή MIC, έξοδος γραμμής subwoofer για εξωτερική πλακέτα καθαρού ενισχυτή ισχύος.
• Γεφυρώσιμο μονοφωνικό: ρυθμίστε τον διακόπτη DIP 1 σε ON (PBTL) για να γεφυρώσετε τα δύο κανάλια σε μονοφωνικό για ένα ηχείο υψηλής ισχύος.
• Πενταπλή προστασία: αντίστροφη πολικότητα, χαμηλή τάση, υπερθέρμανση, υπερβολικό ρεύμα και βραχυκύκλωμα.

Οι ακροδέκτες ηχείων subwoofer και αριστερού / δεξιού καναλιού, η ευέλικτη κεραία Bluetooth, η θύρα USB, η είσοδος ήχου AUX και η είσοδος τροφοδοσίας DC 12-24V (βύσμα DC 5.5 x 2.1mm) είναι διατεταγμένοι σε μια άκρη, ώστε η πλακέτα να μπορεί να συναρμολογηθεί σε ένα περίβλημα χωρίς επιπλέον καλωδιώσεις. Ένα LED κατάστασης τροφοδοσίας και τα πέντε κουμπιά βρίσκονται στο μπροστινό πάνελ.

Η ισχύς εξόδου αυξάνεται με την τάση τροφοδοσίας και μειώνεται με την αντίσταση του ηχείου. Οι παρακάτω τιμές αναφοράς μετρώνται με φορτία 4 Ohm και 8 Ohm στα 19V και 24V, γεγονός που σας βοηθά να αντιστοιχίσετε τον προσαρμογέα με το πραγματικό σετ ηχείων.

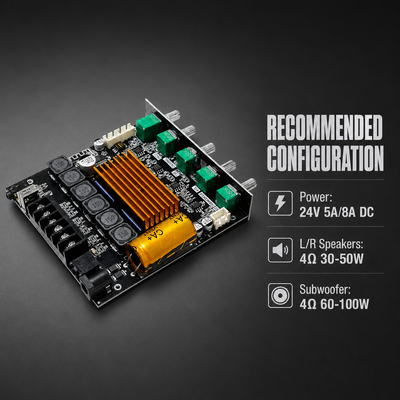

Για ένα ισορροπημένο σύστημα 2.1 συνιστούμε έναν προσαρμογέα DC 24V 5A ή 8A, ηχεία αριστερά και δεξιά 4 Ohm 30-50W και ένα subwoofer 4 Ohm 60-100W. Ένας προσαρμογέας υψηλότερου ρεύματος διατηρεί σταθερό το κανάλι subwoofer 100W σε υψηλή ένταση, και η ισχύς του προσαρμογέα πρέπει πάντα να είναι υψηλότερη από την πραγματική ισχύ λειτουργίας της πλακέτας.

Πριν τοποθετήσετε το κουμπί, γυρίστε το ποτενσιόμετρο προς την κατεύθυνση του δείκτη προς τα αριστερά μέχρι να φτάσει στο ελάχιστο και να μην περιστρέφεται περαιτέρω. Η οριζόντια γραμμή στο κουμπί θα πρέπει τότε να κοιτάζει προς την κατεύθυνση που φαίνεται στο διάγραμμα, έτσι ώστε η κλίμακα έντασης να αντιστοιχεί στην πραγματική θέση.

Για γεφύρωση σε μονοφωνικό, απενεργοποιήστε πρώτα και ρυθμίστε τον διακόπτη DIP 1 σε ON (λειτουργία PBTL). Συνδέστε μόνο ένα ηχείο σε κάθε πλευρά. κατά τη σύνδεση δύο ηχείων, κάθε ένα πρέπει να είναι 4 Ohm ή υψηλότερο και η παράλληλη αντίσταση δεν πρέπει να πέσει κάτω από 2 Ohm. Η θύρα επέκτασης 1 είναι η είσοδος αντήχησης προενισχυτή μικροφώνου και η θύρα επέκτασης 2 είναι η έξοδος αντήχησης, και η έξοδος γραμμής subwoofer μπορεί να τροφοδοτήσει μια εξωτερική πλακέτα καθαρού ενισχυτή ισχύος.

Εγκαταστήστε το BT-APP, απενεργοποιήστε το Bluetooth του τηλεφώνου, ενεργοποιήστε τη μονάδα και συνδέστε τη συσκευή με όνομα BT-APP (η καταχώρηση BT-APP-BLE δεν χρησιμοποιείται από την APP). Η APP παρέχει ρύθμιση EQ, αναπαραγωγή τοπικών μέσων, περιήγηση σε μονάδα USB και κάρτα SD, εφέ φωτισμού και εύρεση συσκευής. Οι καμπύλες EQ εφαρμόζονται ενώ η APP είναι συνδεδεμένη. τα μπάσα και τα πρίμα είναι ρυθμιζόμενα.

Η συσκευασία περιλαμβάνει ένα τηλεχειριστήριο υπερύθρων με μπαταρία κουμπιού και μονωτικό φύλλο: τροφοδοσία, λειτουργία, σίγαση, αναπαραγωγή / παύση, προηγούμενο / επόμενο, EQ, αύξηση και μείωση έντασης, επανάληψη ενός / όλων, εναλλαγή κάρτας USB / TF και επιλογή κομματιού 0-9. Η εμβέλεια λειτουργίας είναι περίπου 7μ σε ευθεία γραμμή και στενεύει σε γωνία 15 μοιρών.

Κατάλληλο για κατασκευαστές εξοπλισμού ήχου, εργοστάσια συναρμολόγησης συστημάτων ηχείων, διανομείς ηλεκτρονικών ήχου, προγραμματιστές προϊόντων OEM και ODM, μάρκες ηχείων ιδιωτικής ετικέτας, έργα προσαρμοσμένης συσκευασίας και τακτικές ομάδες μαζικών αγορών. Τυπικές περιπτώσεις χρήσης περιλαμβάνουν συστήματα οικιακού ήχου 2.1, σετ βιβλιοθήκης και subwoofer, μουσική υποβάθρου καταστημάτων, κιτ ενισχυτών DIY και ηχεία καραόκε.

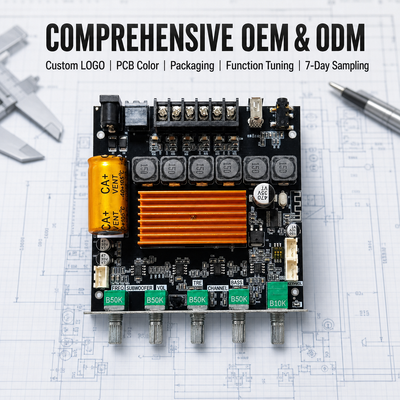

Ο ολοκληρωμένος υποστήριξη OEM και ODM καλύπτει προσαρμοσμένο λογότυπο, χρώμα PCB, συσκευασία, ρύθμιση λειτουργιών και δειγματοληψία 7 ημερών, έτσι ώστε η ίδια πλακέτα να μπορεί να παραδοθεί με τη δική σας επωνυμία και διαμόρφωση για διαφορετικές αγορές.

Κάθε πλακέτα συσκευάζεται σε ένα ατομικό κουτί 11 x 11 x 5cm με μεικτό βάρος 0.3kg, προστατευμένη από αφρό αντικραδασμικό και αποστέλλεται σε χαρτοκιβώτια εξαγωγικής ποιότητας. Ένα τυπωμένο εγχειρίδιο χρήσης περιλαμβάνεται στο κουτί. διατίθενται επωνυμία OEM, προσαρμοσμένη συσκευασία και φόρτωση μικτών εμπορευματοκιβωτίων.

Άμεση προμήθεια από το εργοστάσιο μονάδων ενισχυτών ήχου με εμπειρία εξαγωγών διασυνοριακών, επαληθευμένος προμηθευτής με προσαρμογή OEM / ODM, σταθερή παραγωγή και σύντομος χρόνος παράδοσης για επαναλαμβανόμενες παραγγελίες. Στείλτε μας την αγορά-στόχο σας, τη διαμόρφωση των ηχείων και την ποσότητα παραγγελίας για να λάβετε προσφορά και διευθέτηση δείγματος.

Επικοινωνήστε μαζί μας τώρα για τιμή χονδρικής, προσαρμογή OEM και δείγματα.
