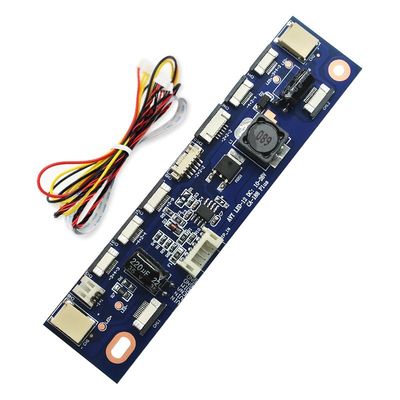

Ασβέστιο-188 πίνακας οδηγών Backlight των οδηγήσεων ADJ σημάτων μετατροπής στον έλεγχο φωτεινότητας

Τροποποίηση υψηλών πινάκων οδηγήσεων, οδηγίες αντικατάστασης

1: Συνδέστε την παροχή ηλεκτρικού ρεύματος, το επίγειο καλώδιο και το σήμα μετατροπής που απαιτούνται από το συμπληρωματικό πίνακα με το συμπληρωματικό πίνακα VCC των καθολικών οδηγήσεων την παροχή ηλεκτρικού ρεύματος ADJ σημάτων μετατροπής GND ελέγχου φωτεινότητας επίγειο καλώδιο (ίδια μέθοδος σύνδεσης με τον υψηλό πίνακα LCD)

Οι οδηγήσεις έχουν πολλά πλεονεκτήματα, όπως η καλή χαμηλής ισχύος κατανάλωση ασφάλειας χαμηλής τάσης φωτεινότητας μακράς διαρκείας… και ούτω καθεξής

Αυτός ο συμπληρωματικός πίνακας των οδηγήσεων, έθεσε ορισμούς ποικίλων τους συνήθως χρησιμοποιημένους οδηγήσεων, κοινοί κοινοί ορισμοί των συνήθως χρησιμοποιημένων οδηγήσεων, είναι η πρώτη επιλογή για τους κυρίους συντήρησης για να εξετάσει και να ανάψει τα φω'τα των οδηγήσεων, να προσαρμόσει τα φω'τα των οδηγήσεων, και να τροποποιήσει τα φω'τα των οδηγήσεων σε μεγάλες ποσότητες.

Σημείωση: [Δεν περιλαμβάνει μια ομάδα 3, λουρίδες λαμπτήρων λύσης 9V buck]

[Υποστηριγμένος καθορισμός]

Ενιαία και διπλή softbar διεπαφή 12pin: -5+2-5 [Τα ενιαία και διπλά φω'τα μπορούν να συνδεθούν]

Ενιαία και διπλή softbar διεπαφή 10pin: -3+4-3 [Τα ενιαία και διπλά φω'τα μπορούν να συνδεθούν]

Ενιαία και διπλή softbar διεπαφή 10pin: -4+2-4 [Τα ενιαία και διπλά φω'τα μπορούν να συνδεθούν]

Ενιαία softbar διεπαφή 12pin: +3-9

Συνήθως χρησιμοποιημένη διεπαφή 6 καλωδίων: 2+22 (Samsung 6 καλώδιο)

Συνήθως χρησιμοποιημένη 1,0 προδιαγραφή 6 softbar διεπαφή καρφιτσών: -2+2-2

Κοινά 2 καρφώνουν τη διεπαφή: BH2.0

Κοινή τυποποιημένη διεπαφή λιμένων λαμπτήρων μικρή: BH 3,5 μικρός λιμένας [μπορεί να συνδεθεί με τα ενιαία και διπλά φω'τα]

• ένταση εισαγωγής: 10-26V
• ένταση παραγωγής: 18-60V
• υποστηριγμένος: 15inch-27inch επιτροπή
• Για: Επιτροπή οδηγήσεων
• Υποστήριξη 12 ειδών καθορισμού με τα καλώδια 5pcs

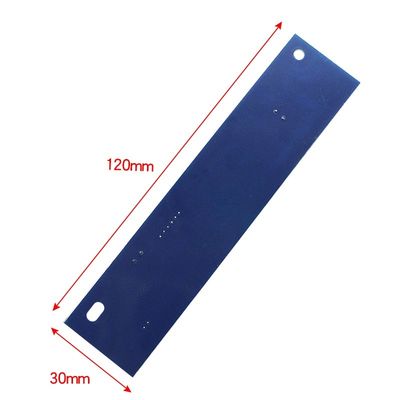

• Μέγεθος: 12x3cm
•
