Λεπτομέρειες:
|
| Πρότυπο προϊόντων: | Ασβέστιο-233 | Τάση εισαγωγής: | vcc: 40-165v vin: 12-24v |
|---|---|---|---|

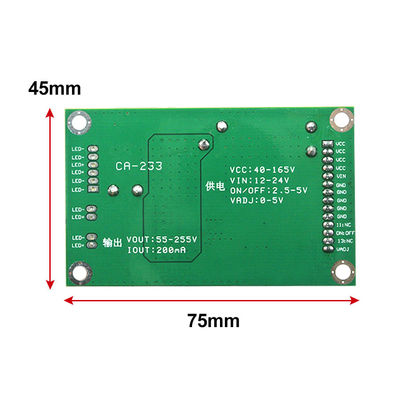

| Τάση παραγωγής: | 55-265v αυτοκίνητο | Μέγεθος προϊόντων: | 75*45mm |
| Υποστηριγμένος: | 32-60inch που οδηγείται καθολικό | Λιμένας: | ο λιμένας, λιμένας guangzhou |
| Επισημαίνω: | Ασβέστιο-233 πίνακας οδηγών Backlight των οδηγήσεων,Πίνακας 255V οδηγών Backlight οδηγήσεων |
||

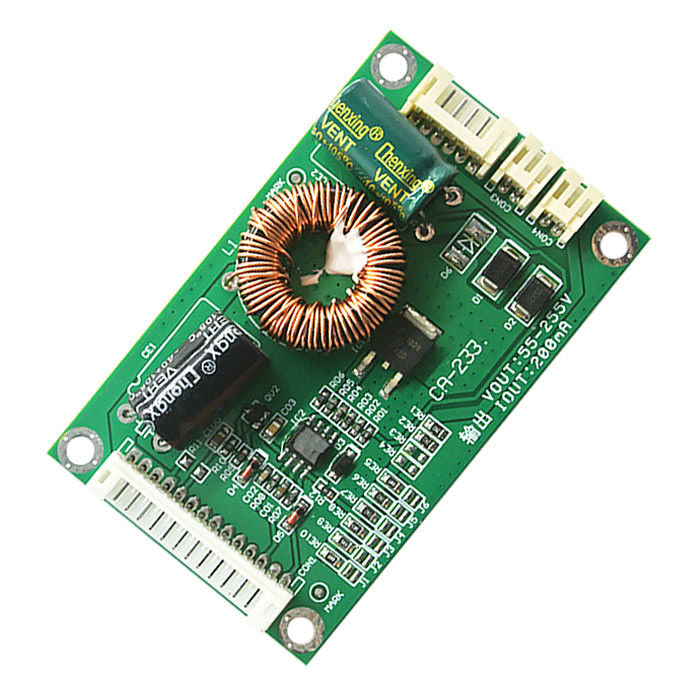

Ασβέστιο-233 για TCL. Konka. Skyworth. Changhong. Hisense. Haier και άλλα εμπορικά σήματα του κυκλώματος κίνησης τηλεοπτικών τριπλός-πινάκων backlight
επισκευή ή συνέλευση TV. Τάση εισαγωγής 40-165V, παραγωγή 55-255V.
Εάν δεν ξέρετε την απαραίτητη τάση του φραγμού backlight, παρακαλώ εγκαταστήστε από το ελάχιστο ρεύμα (προεπιλογή 200MA) που δοκιμάζει,
backlight η φωτεινότητα δεν είναι αρκετή έπειτα αργά αυξάνει, δεν χρησιμοποιεί το μέγιστο ρεύμα για να ανάψει το backlight, είναι εύκολο να καψει
ελαφρύς ή πίνακας κίνησης.

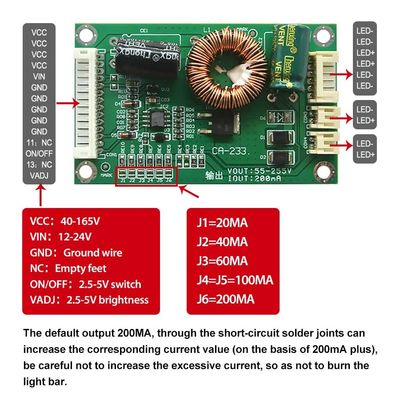

Ασβέστιο-233 οδηγίες τρέχουσας ρύθμισης:
J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA
Συνδέοντας οδηγία:
1. Στην ακέραια διόρθωση πινάκων ισχύος έξω για το backlight της θετικής τάσης πυκνωτών φίλτρων στο VCC, η σειρά τάσης μεταξύ 45v-165v.
2. Κατόπιν η τάση 12-24V σε VIN, δεν μπορεί να συνδεθεί με περισσότερο από την υψηλή τάση 45V.
3. Συνδέστε το έδαφος δύναμης με GND.
4. NC είναι κενό, μην συνδεμένος.
5. Στον αρχικό πίνακα δύναμης για να βρεί λαμβανόμενο σήμα διακοπτών/ΜΑΚΡΙΑ, η σειρά αναφοράς 2.5V-5V.
6. Το εξασθενίζοντας σήμα της αρχικής μηχανής που συνδέεται με τα πόδια VADJ, 5V είναι το σκοτεινότερο, 0V είναι το φωτεινότερο.
Η παραγωγή 200MA προεπιλογής, μέσω των ενώσεων ύλης συγκολλήσεως βραχυκυκλώματος μπορεί να αυξήσει την αντίστοιχη τρέχουσα αξία (βάσει 200mA συν), να είναι προσεκτική για να μην αυξήσει το υπερβολικό ρεύμα, ώστε να μη καεί ο ελαφρύς φραγμός.
Στην τάση εισαγωγής: το σταθερό τρέχον πιάτο χρειάζεται την εισαγωγή τάσης 2 τρόπων, VCC έπειτα τάση 40-165V, τάση VIN έπειτα 12-24V, μόνο μια τάση δεν θα ωθήσει.
Άκρη: η δύναμη πινάκων κίνησης να δώσουν προσοχή στη μόνωση, δύναμη μετά από τη δύναμη δεν πρέπει να βάλει αμέσως στο σίδηρο και τους ομοίους
αγώγιμο υλικό. Μετά από την παροχή ηλεκτρικού ρεύματος, δώστε προσοχή στην απαλλαγή της ηλεκτρόλυσης 400V (για να αποφύγει τη ηλεκτροπληξία ή τη ζημία).
Στατικός ισχυρός χειμερινών σωμάτων, δεν αγγίζει άμεσα τον πίνακα ημιαγωγών στον πίνακα κυκλωμάτων (μπορείτε να πλύνετε τα χέρια και έπειτα την αφή).
